FARMACIA CERES




Este trabajo se realizó el verano pasado, es la ampliación de una farmacia que ocupaba un local, unirlo con el local contiguo y formar uno solo, para ello se preparó el local vació  formando un tabique provisional entre los dos,  una vez listo se trasladó la farmacia para que siguiera funcionando y se procedió a reformar el local donde estaba ubicada hasta entonces, una vez terminado se procede a desmontar el tabique provisional y la farmacia pasa a ocupar los dos locales.


Este local es el que estaba  vacío, todos los locales cuentan con una entrada principal y escaparte y una trasera para personal y mercancías  y cuanto estén terminados tendrá lo mismo, dos accesos, por que se eliminará una de las traseras condenando la y la que vemos en la foto pasará a ser solo escaparte.


Este es el baño y lo que vendría a ser la trastienda.
va

aquí se ve la puerta trasera que se condenará.

El local cuenta con un altillo, donde se ubicarán las maquinas de A.C, y servirá de almacén

Este es el hueco que deja la escalera deslizante que había, para subir al altillo, la cual se elimina y se le da acceso por otro lado pero con el mismo sistema.

El baño,  en el cual se levantara el suelo, se modificarán las instalaciones de fontanería , se solará de nuevo y se alicatará el ante water  para alojar el lavabo, alicatando los paramentos que se ven en primer plano.

Se refuerza el altillo con un pilar de hierro.

Y se derriba los tabiques que formaban la trastienda,

Se refuerza mas aún el altillo con ángulos de hierro.

Vista del techo del local ya sin el techo desmontable que tenía.

Se construye un nuevo cerramiento para el altillo con tabique de pladur.

Igualmente se forma el ante water y el tabique que formará el laboratorio.

En este tabique irá alojado el lavabo.


Modificación de la instalación de fontanería, sobre todo se elimina una arqueta que metía humedades al local, y se  le da salida directa.


Parte del  altillo desde el interior.


Solera en water y ante water para la posterior colocación de `plaqueta.





En estas cuatro fotos se ve el tabique provisional de pladur para  separar los locales provisionalmente, se deja un hueco para una puerta que hará las funciones para pasar de un local a otro cuando se monte la farmacia a este lado y se derribe el tabicón de hueco doble que los divide originalmente.


Se abre un nuevo hueco para la escalera deslizante de acceso al altillo, justo delante de la puerta que se condenará con posterioridad. primera foto desde abajo y esta segunda visto desde el interior  del altillo.







Montaje de un falso techo de plancha metálica con perfil oculto en todo el local, esta ultima foto es de la parte superior donde se ven las instalaciones de aire acondicionado y electricidad.
 S

El baño solado y alicatado en la zona del ante water.




El techo prácticamente terminado.

La zona de laboratorio a la izquierda.

La puerta provisional.


Y el techo ahora si terminado, ya sin los plásticos de protección, este techo se continuara en el otro local formando al final un único techo.




Fotos de la escalera deslizante de madera,  que permite subir al altillo.





Zona destinada a laboratorio.



Cuidado al salir.

Este ya es el local donde la farmacia estaba funcionando, la parte de rebotica,  con despacho, baño y  almacén.

Se desmontara y derribara  todo , tabiques, baños, techos, y el tabicón de separación de los locales,  como veréis en las siguientes fotos, hasta dejarlo diáfano.





Lo que se ve detrás del tabicon que esta alicatado con gresite, es el tabique previamente construido de pladur.




Aquí ya está diáfano.

Esta es la entrada al local por la puerta destinada al publico, como veis tenía un escalón y lo que se hará es modificar la y hacerla en rampa para el acceso de sillas de ruedas.

Se construye al fondo del local un tabique de pladur para formar un almacén de gran capacidad, y se empieza a colocar el techo desmontable metálico.



Así queda el acceso al local, con la rampa .


Se protege el almacén con un tabique de pladur y aislante en la parte de la fachada posterior.

Fotos de la farmacia montada en el primer local reformado.



Parte de la rebotica.

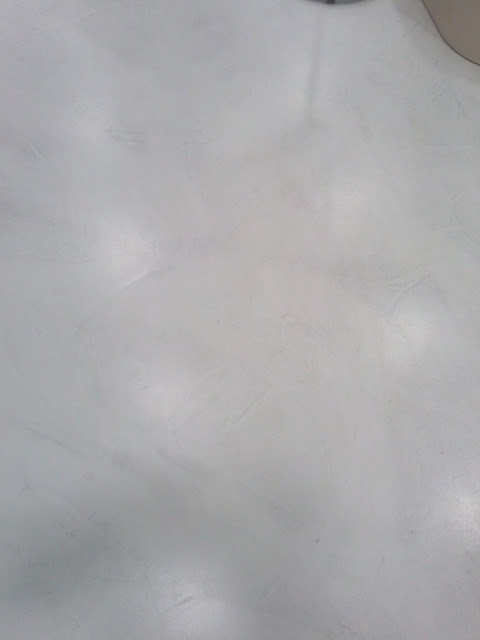

Al suelo se le aplica micro-cemento pulido.


Dos imágenes del segundo local ya casi con el techo terminado y los tabiques de pladur.


Y otras dos del almacén.  se coloco la plaqueta  con la cual estaba solada la farmacia.

Se aplicaron  morteros autonivelantes.

Se empiezan a unir los locales, desmontando el tabique de pladur que los separaba, y uniendo los dos techos.

se construyen nuevos tabiques de pladur para formar un despacho y un gabinete de atención personalizada, para nutricionista,  ortopedia, etc.

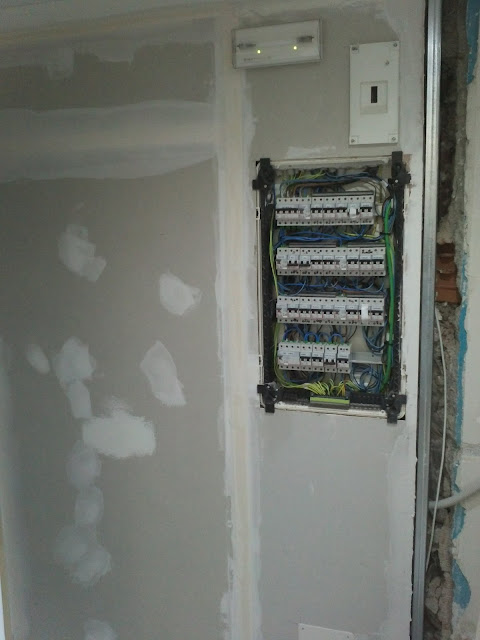

a la izquierda de el cuadro de automáticos general  estaba la puerta de servicio del primer local, tras ser bloqueada y sellada es tapada con pladur.


Dos imágenes del almacén ya pintado y terminado.


Últimos tramos de tabique a desmontar , los pilares centrales se quedan forrados de pladur.


Y fotos de la farmacia ya formando un solo local,




El gabinete de atención personalizada.

Esos perfiles metálicos delimi tan donde acaba el gabinete y  empieza el despacho.

La otra parte de la rebotica.

Mostradores  de atención al cliente.

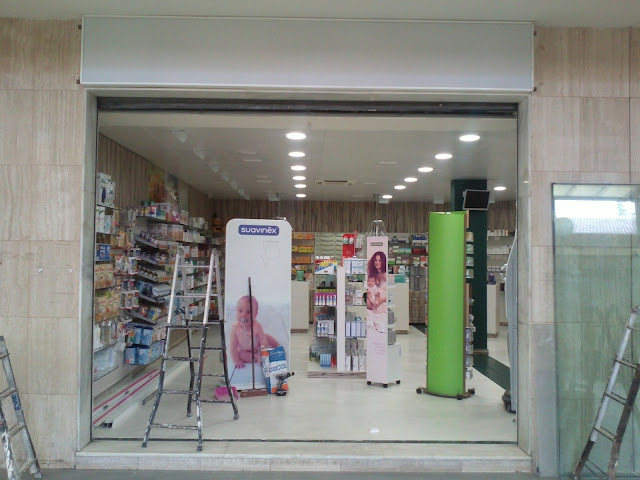

Por último se desmonta la puerta principal que pertenecía al primer local,

Y así queda ya como escaparte acristalado.

Puerta de acceso al gabinete de atención personalizada.

Laboratorio.

Despacho.


Y POR ÚLTIMO CUATRO FOTOS PANORÁMICAS DEL RESULTADO FINAL.
